◆由環氧樹脂、耐酸性耐堿性顏填料、溶劑等與固化劑配套組成雙組份濕固化環氧封閉底漆。

又名：潮濕混凝土濕固化環氧封閉涂料，潮濕混凝土濕固化環氧封閉底漆。◆貯    存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。

主要特性：

◆可直接在潮濕的混凝土表面進行涂裝，封閉性好，長效防護性好。

◆漆膜具有優良的附著力、耐酸性、耐堿性、以及良好的耐候性和干濕交替性。

◆固含量高，可以厚涂，減少了施工道數，大大加快了工程進程，節省了資金。

用    途：

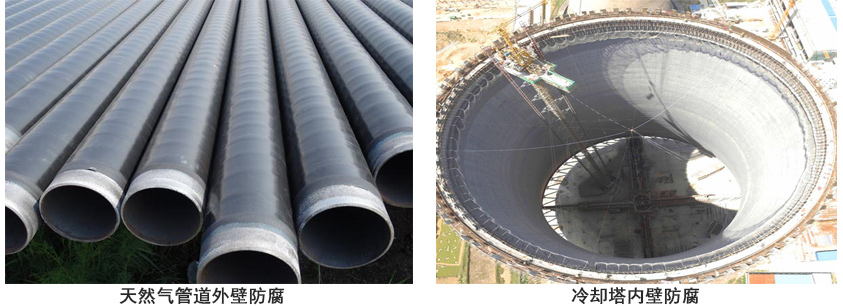

◆含有冷凝水的天然氣管道外壁、冷卻塔內壁專門防腐漆，也可以用于其他混凝土設備的防腐蝕保護涂裝。

基本參數：

◆比重: 約1.25kg/L（混合后）

◆干膜厚度: 約60um

◆理論用量: 約180g/m2(以60um干膜計，不含損耗)

◆閃點: 約29oC

◆干燥時間: 表干≤1h，實干≤24h，干燥7d

◆熟化時間: 0.5h(23℃±2℃)

◆適用期: ≤8h（23℃±2℃）

◆復涂間隔時間：

技術參數：

◆顏色及漆膜外觀： 灰色/透明、漆膜平整光滑

◆柔韌性：1mm

◆附著力：1級

◆耐沖擊性：50kg.cm

◆耐酸性：不起泡，不脫落，不開裂（標準指標：GB/T9274-88）

◆耐堿性：不起泡，不脫落，不開裂（標準指標：GB/T9274-88）

◆耐鹽水性：不起泡，不脫落，不開裂（標準指標：GB/T9274-88）

建議涂裝道數：

◆無氣噴涂1道，涂刷或者輥涂1-2道。

前道配套：

◆直接涂裝在混凝土表面或除銹質量達到Sa2.5級的鋼材表面上。

表面處理：

◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。

◆電工工具除銹達到St3級。

施工條件：

◆底材溫度須高于3℃，相對濕度須小于85%。

◆被涂底材溫度低于5℃時，環氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。

涂裝施工：

◆無氣噴涂：噴嘴口徑0.4mm-0.5mm，噴出壓力20MPa-25MPa(200kg/cm2-250kg/cm2)，稀釋比例0-5%。

◆空氣噴涂：噴嘴口徑1.5mm-2.0mm，噴出壓力0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)，稀釋比例10%-15%。

◆輥涂：稀釋比例5%-10%

◆稀釋劑：專門稀釋劑

注意事項：

◆本產品應有專門的涂裝操作人員根據產品包裝或本手冊上的說明使用。

◆涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。

◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
