產品簡介：貯    存：通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。

無機硅酸鋅漆是由烷基硅酸酯、超細鋅粉、防銹顏填料、助劑、高分子化合物、增塑劑與助劑、固化劑等配套組成雙組份防腐漆。

又名：無機硅酸鋅底漆、 無機硅酸鋅防腐底漆， 無機硅酸鋅防銹底漆， 無機硅酸鋅防腐涂料。

主要特性：

◆漆膜具有優良的耐腐蝕特性，耐溶劑、耐鹽霧。

◆優良的耐熱耐溫性，耐溫差驟變性。

◆良好的陰極保護作用，防銹性能優。

◆良好的戶外耐候性，優良的附著力。

◆干燥快、具有良好的施工性能。

用    途：

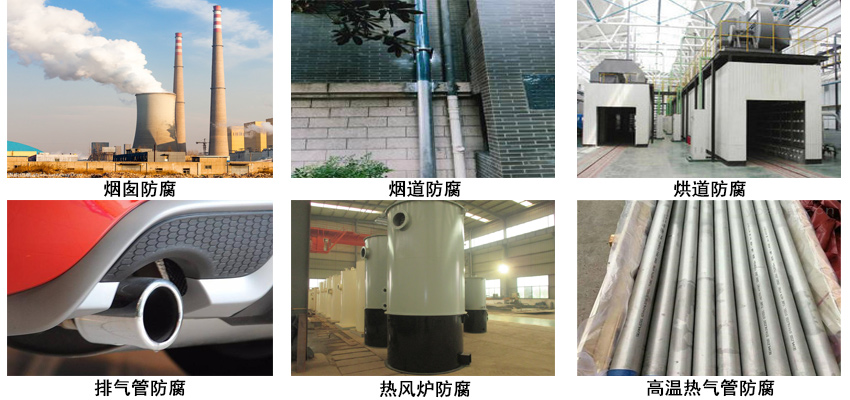

◆適用于煙囪、煙道、烘道、排氣管、熱風爐、高溫熱氣管和其它要求耐高溫防腐設備的底漆。也可作為車間可焊底漆。

特    性：

◆優良的耐熱耐溫性，耐溫差驟變性

◆無機富鋅底漆鋅含量高，金屬鋅含量≥80%

◆良好的陰極保護作用，電化學防腐，全面保護基材，防銹性能優良

◆良好的戶外耐候性，優良的附著力

◆干燥快、具有良好的施工性能

◆配合耐高溫面漆使用，涂層可耐溫200℃-400℃，漆膜完好，不脫落，不起皮。

◆漆膜堅韌、封閉性好、防銹性能優，能經受溫差沖擊。

◆漆膜機械性能優，硬度、抗沖擊性、柔韌性符合標準

顏色及外觀：

◆灰色、漆膜外觀正常。

基本參數：

◆比重：約2.10kg/L（混合后）

◆配比：甲組份（漆）：乙組份（固化劑）=24：6（質量比）

◆干膜厚度：約60um

◆理論用量：約230g/m2(以60um干膜計，不含損耗)

◆閃點：約29oC

◆熟化時間：0.5h(23℃±2℃)

◆適用期：≤8h（23℃±2℃）

◆復涂間隔時間：

技術參數：

◆在容器中狀態：攪拌混合后無硬塊，呈均勻狀態

◆不揮發物含量：≥80%（標準指標：GB/T1725-2007）

◆附著力：一級（標準指標：GB/T1720-1979（89））

◆耐鹽水性：不開裂、不起泡、不脫落（標準指標：GB/T9274-88）

◆耐彎曲性：1mm（標準指標：GB/T1731-1993）

◆干燥時間：表干≤1h，實干≤24h（標準指標：GB/T1728-79）

建議涂裝道數：

◆無氣噴涂1道，涂刷或者輥涂1-2道。

前道配套：

◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。

后道配套：

◆有機硅耐高溫漆，環氧云鐵漆，環氧漆，氯化橡膠漆，環氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，氟碳漆，醇酸漆。

表面處理：

◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。

◆電工工具除銹達到St3級。

施工條件：

◆底材溫度須高于3℃，相對濕度須小于85%。

◆當底材溫度高于30℃-60℃時必須采用噴涂。

涂裝施工：

◆無氣噴涂：噴嘴口徑0.4mm-0.5mm，噴出壓力20MPa-25MPa(200kg/cm2-250kg/cm2)，稀釋比例0-5%。

◆空氣噴涂：噴嘴口徑1.5mm-2.0mm，噴出壓力0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)，稀釋比例10%-15%。

◆輥涂：稀釋比例5%-10%。

◆稀釋劑：無機硅酸鋅稀釋劑

注意事項：

◆本產品與大多數富鋅漆一樣，長期暴露漆膜會出現鋅鹽，在涂下道油漆前必須全部清潔，否則會影響層間附著力。

◆在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。

◆本產品應有專門的涂裝操作人員根據產品包裝或本手冊上的說明使用。

◆涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。

◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。

包    裝：

◆甲組份（漆）：24kg桶裝

◆乙組份（固化劑）：6kg桶裝

技術指標網址：無
